ASRock B250M Performance 메인보드

finetune 2017. 2. 1. 15:48

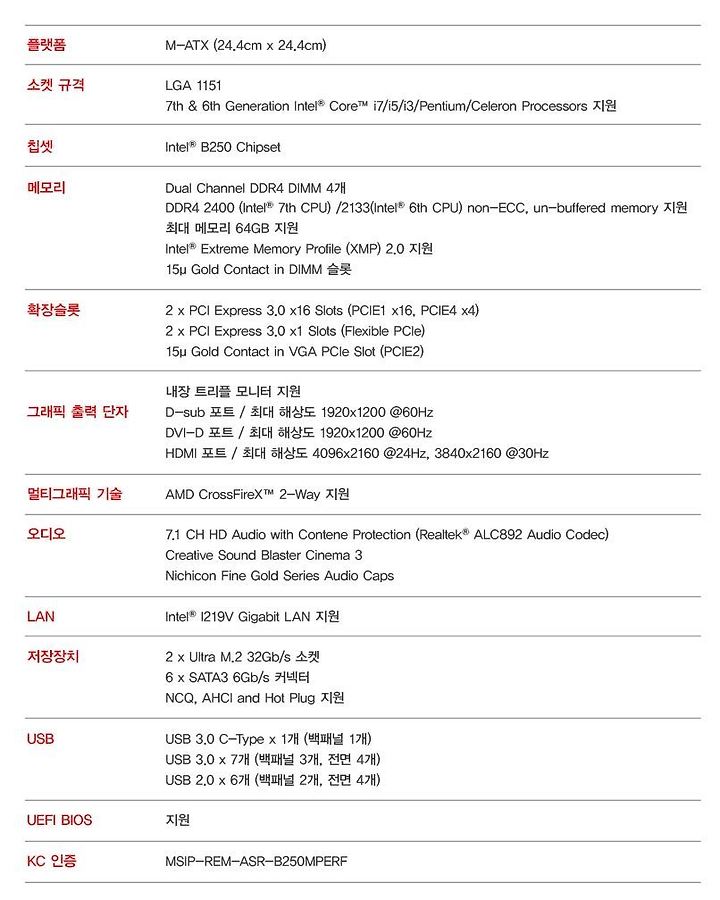

■스펙

 ASROCK B250M Performance(이하 에즈락 B250M 퍼포먼스) 는 Intel 7세대 카비레이크 대응 보드로 B250 칩셋을 채택한

Micro-ATX 보드입니다. 이전 세대인 스카이레이크와 같은 LGA 1151 소켓을 사용하므로 카비레이크 뿐만아니라

스카이레이크도 지원합니다. 6세대때 가성비로 가장 많이 팔렸던 b150 칩셋을 계승한만큼 무난한 성능과 좋은 가성비를

가진 제품입니다.


 B250M 퍼포먼스는 DDR4 2400까지 지원하고 Ultra M.2 32Gb/s 소켓 2개를 제공하며 최신 규격인 USB 3.0 C-Type

1포트를 가지고 있습니다. 그리고 칩셋 방열판에 LED를 장착하여 시각적 요소도 고려했습니다.

 Fatal1ty 게이밍 기어 타이틀이 붙은만큼 F-stream으로 마우스 폴링레이트 조절, 스나이핑모드 등을 지원하고 사운드

블래스터 시네마3 지원으로 가상 서라운드 모드를 사용 가능합니다.







■박스 , 구성품

에즈락 B250M 퍼포먼스는 검빨로 디자인을 했는데 박스 전면도 그 특징을 살린 검빨을 기본으로 디자인 했네요.

후면엔 생동감 있는 사운드를 위한 Creative Sound Blaster Cinema 3, 방열판 LED 라이트 ,  전자기 간섭을 줄이는

Intel 4-layer Memory POOL 기술 , Intel LAN , 듀얼 Ultra M.2 , PCI-E 스틸 슬롯등의 특징이 프린팅되어 있습니다.





측면엔 FATAL1TY ASROCK B250M Performance가 프린팅 되어 있습니다.







박스는 이중구조로 상단에 메뉴얼, I/O 백 패널, SATA 케이블 X 2 , M.2 나사 X2 , 설치 CD 가 있고

아래엔 본제품인 에즈락 B250M 퍼포먼스 메인보드가 위치합니다.

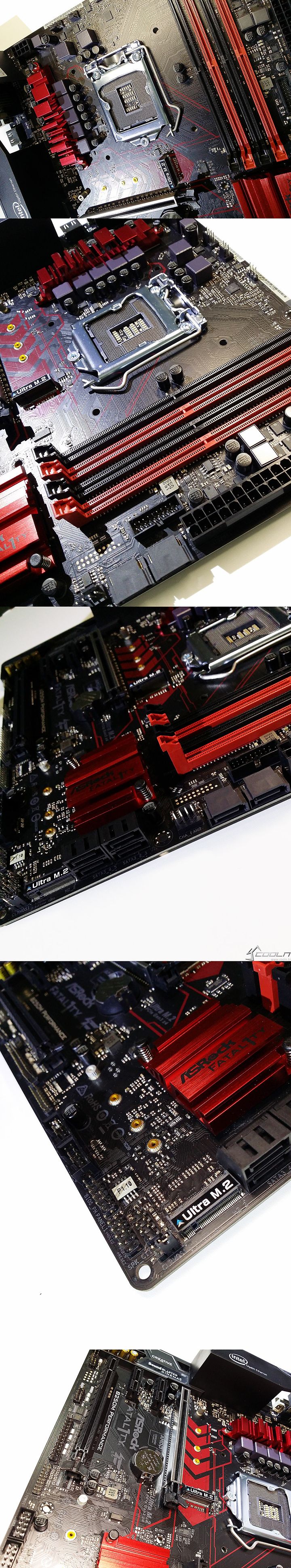

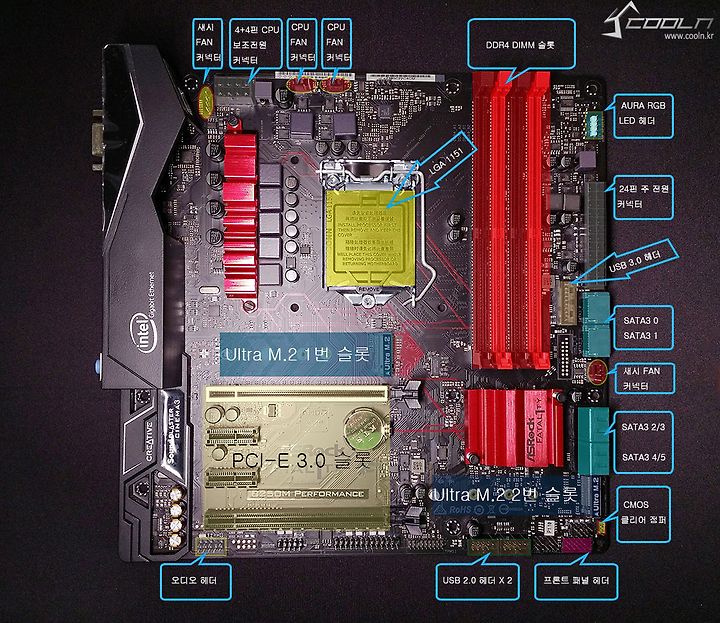

■외형 , PCB 구성

정전기로 부터 제품을 보호하는 I/O 아머가 기본 장착되어 있습니다.

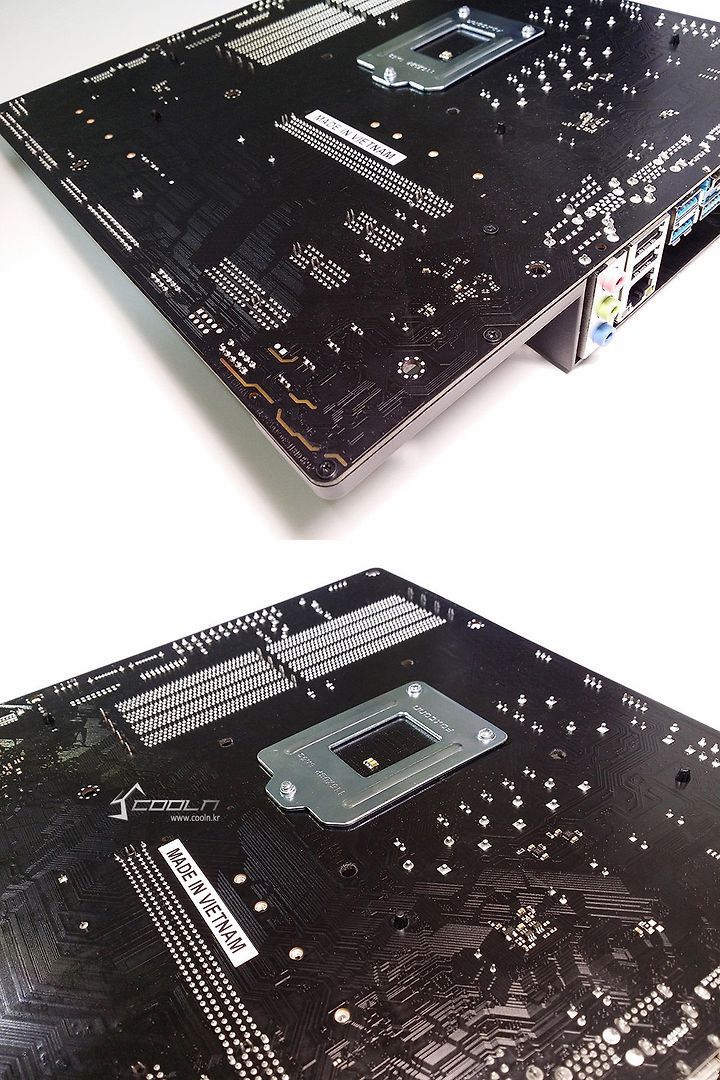

무광 블랙의 고밀도 유리섬유 PCB로 단락과 습기에 강합니다. 메인 색상은 블랙과 레드로 강렬한 인상을 줍니다.

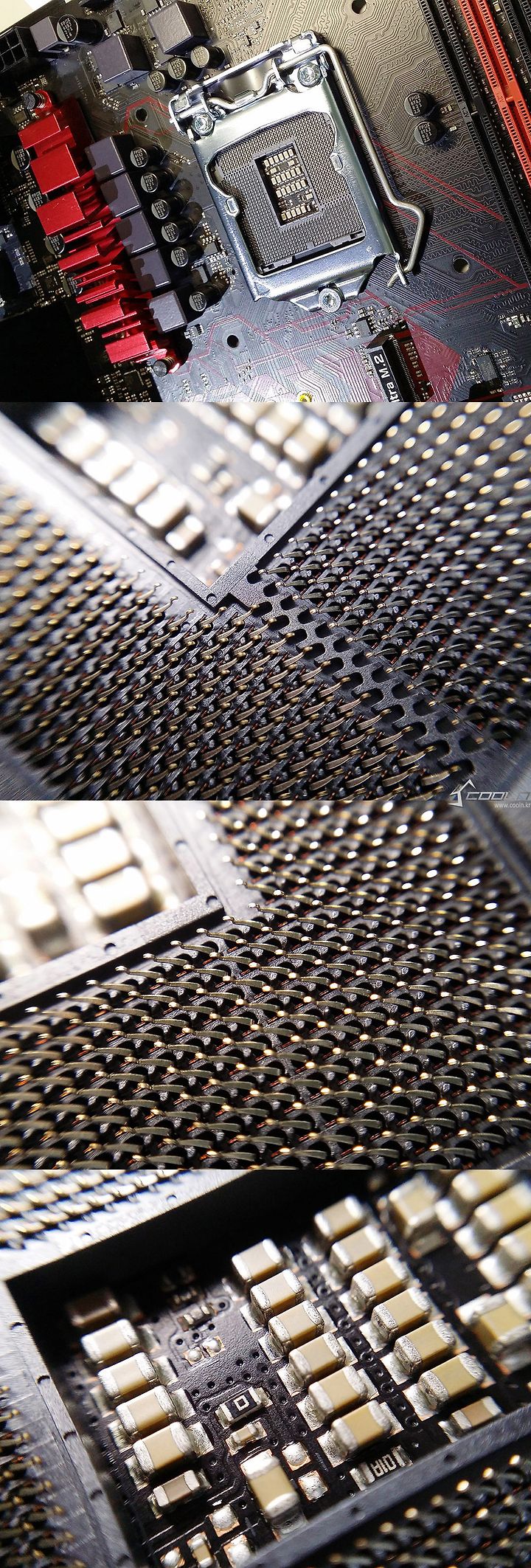

7페이즈 digi 파워로 전압을 안정적으로 관리합니다.

소켓은 LGA 1151 으로 7세대 카비레이크 와 6세대 스카이레이크 모두 지원합니다.

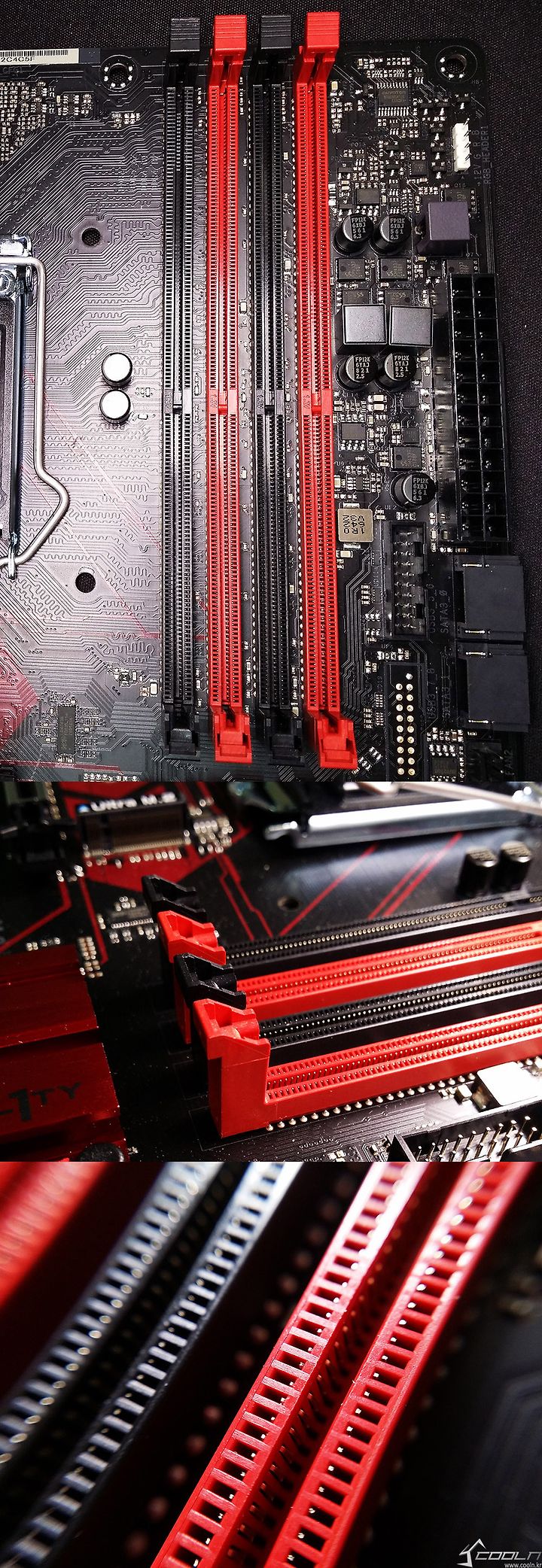

금도금 2채널 4 Dimm 슬롯으로 최대 64GB 까지 확장 가능합니다.

최대 동작 클럭은 2400 이지만 6세대 스카이레이크에서는 2133까지만 지원됩니다.

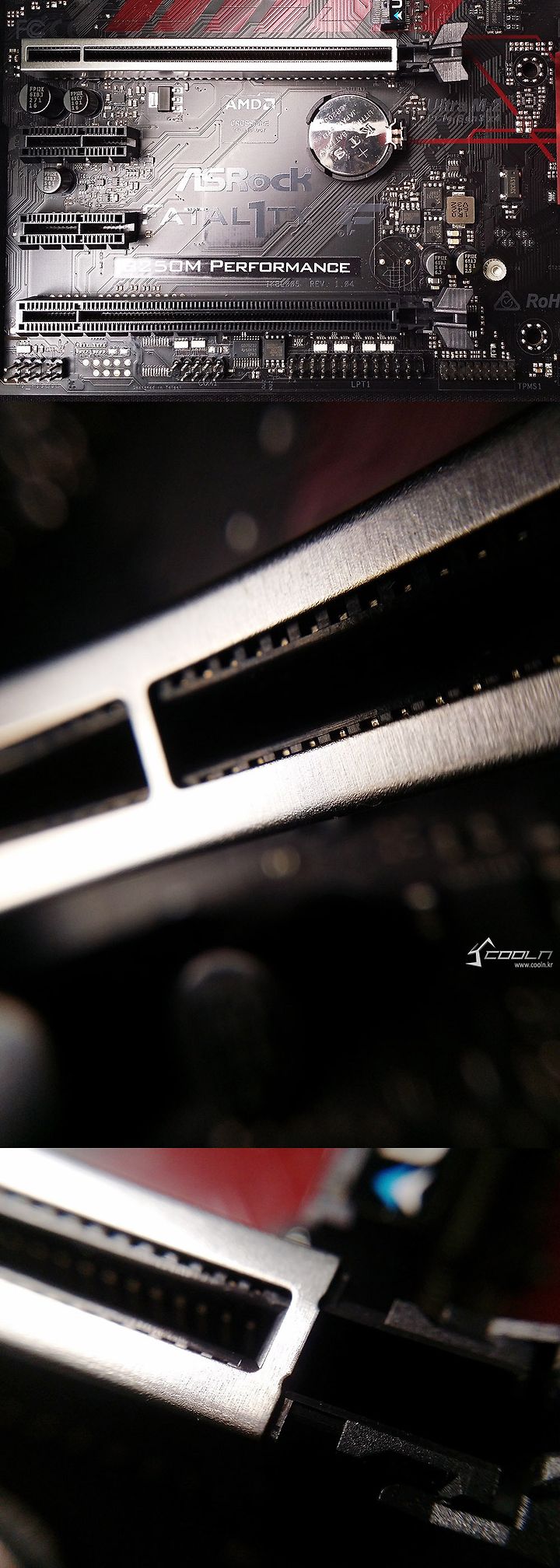

PCI-E 3.0 X16 1번 슬롯은 스틸커버로 휨이나 파손을 방지하고 AMD 크로스 파이어를 지원합니다.

*PCI-E 3.0 X 1 슬롯이 사용되면 Ultra M.2 1번 슬롯은 최대 16Gb/s 로 작동됩니다.

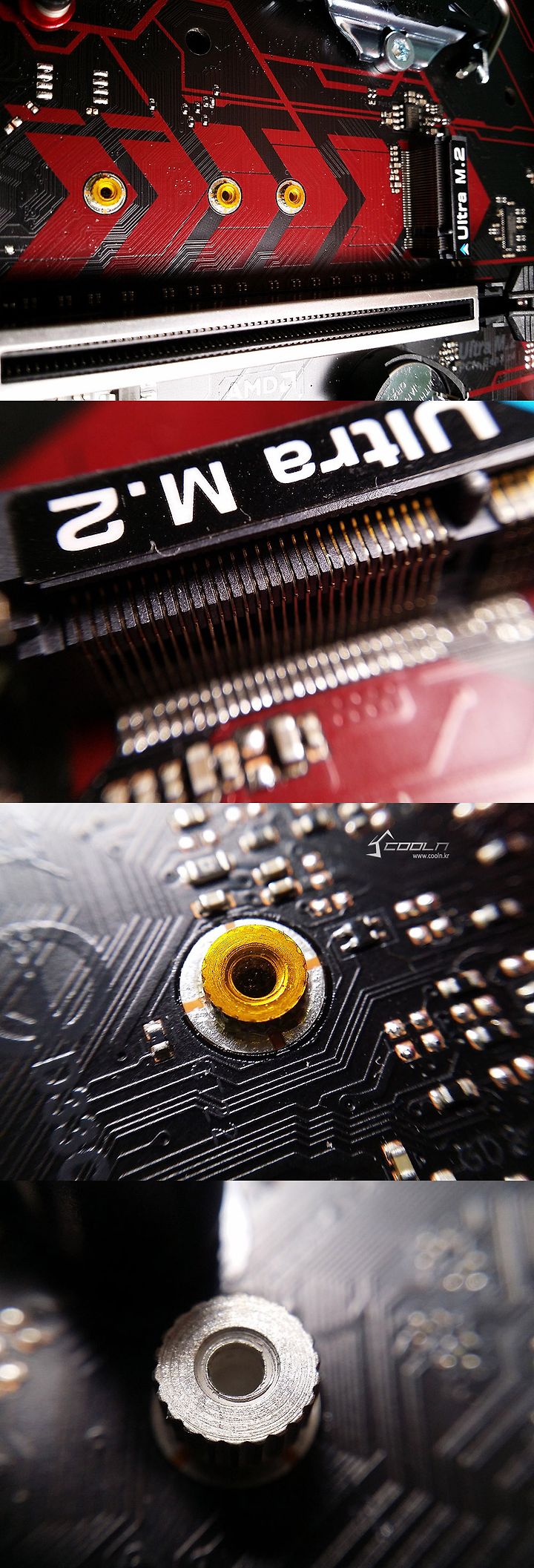

인텔 옵테인을 지원하는 최대 32Gb/s 데이터 전송속도를 지원하는 Ultra M.2 커넥터입니다.

*M.2 1번 포트 사용시 SATA3 0번 포트는 비활성화 됩니다.

*M.2 2번 포트는 NVMe 인터페이스 M.2 장치만 지원됩니다.

*B250 칩셋은 Raid를 지원하지 않습니다.

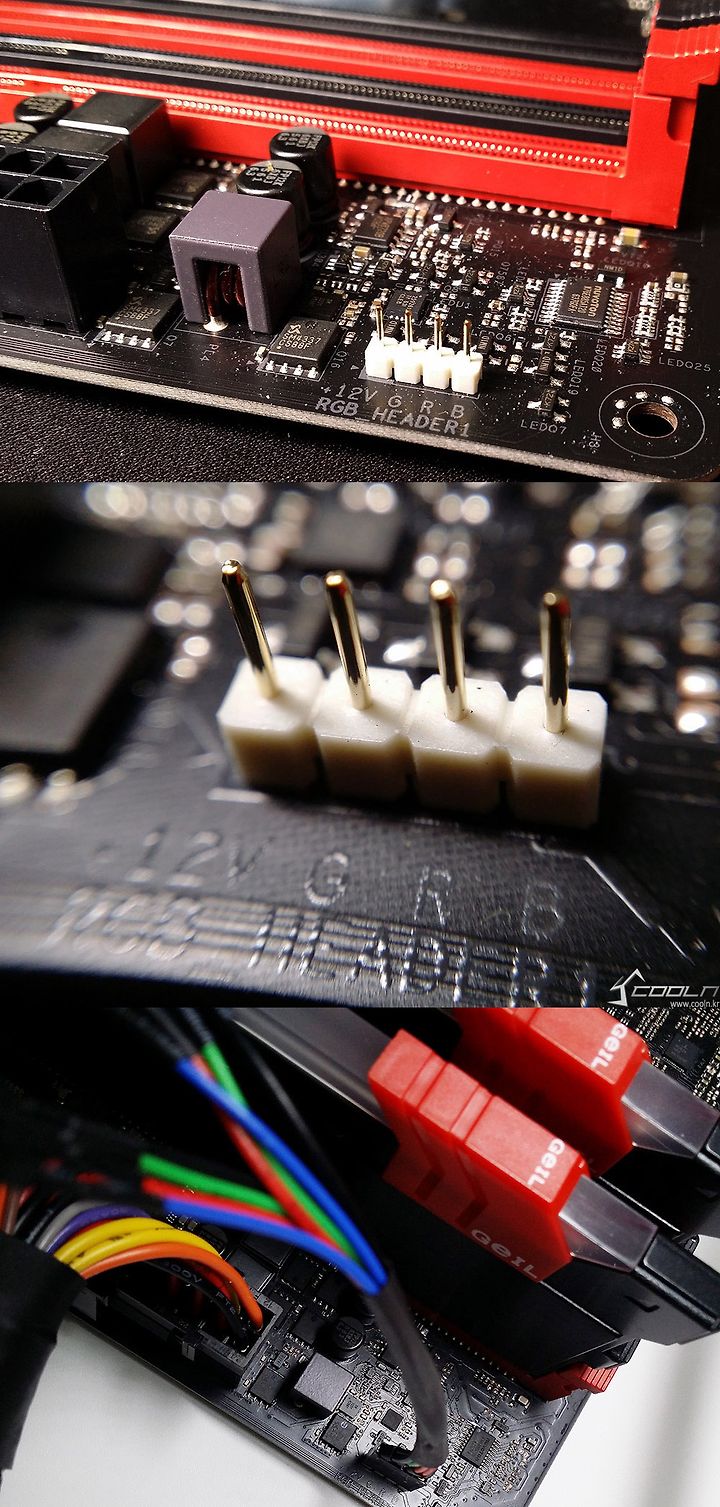

AURA RGB LED 헤더입니다. 지원되는 장치를 연결해 ASROCK 지원 프로그램으로 조정 가능합니다.

저는 GeiL EVO-X RAM과 연결해 사용했습니다.

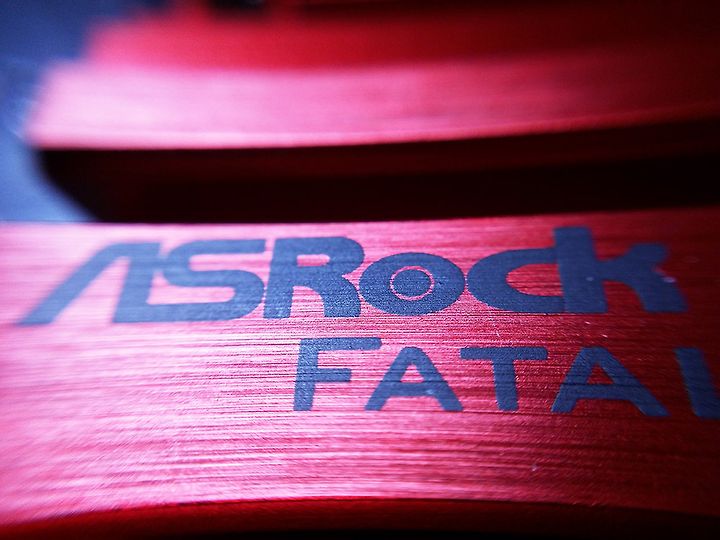

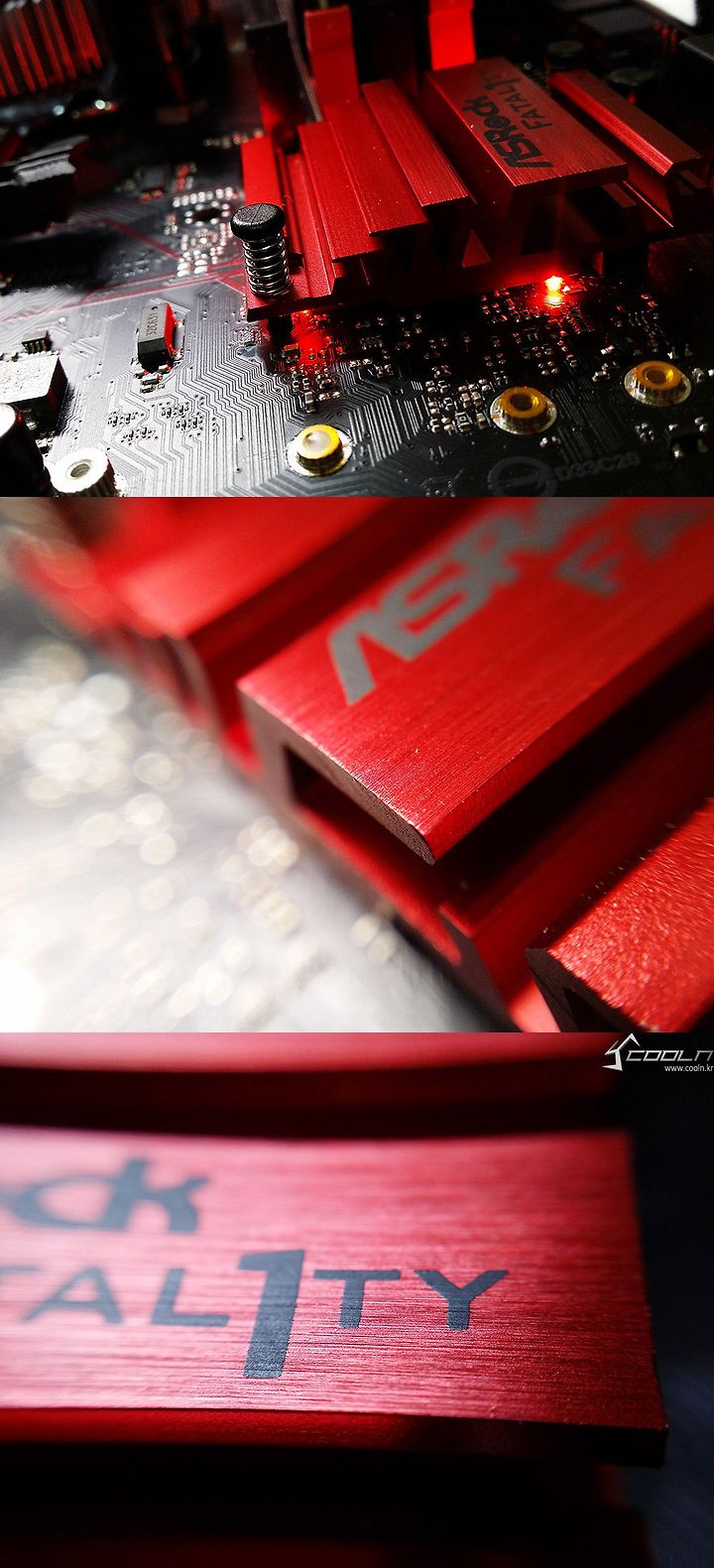

B250 칩셋 방열판입니다. 기판에 레드계열 LED가 있어서 AURA RGB 프로그램과 연동해서 사용 가능합니다.

숨쉬기, 사이클링등 동작모드는 지원하지만 단색인 것은 조금 아쉽네요.

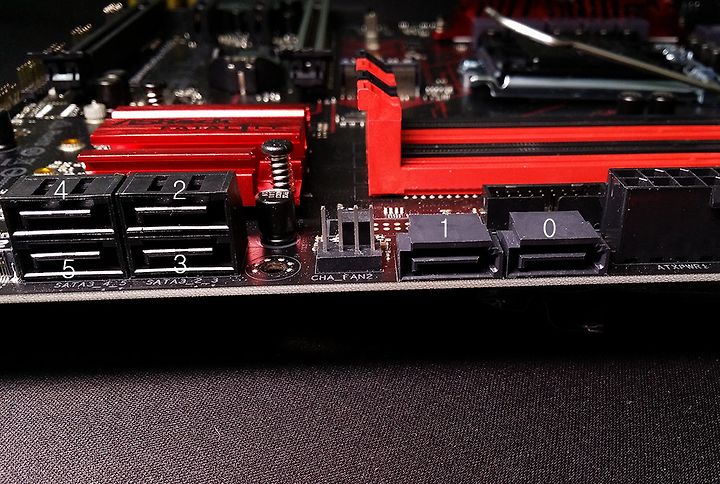

SATA 3.0 포트 입니다. Ultra M.2 1번 슬롯을 사용하는 경우 SATA 3.0 0번 포트는 동작하지 않습니다.

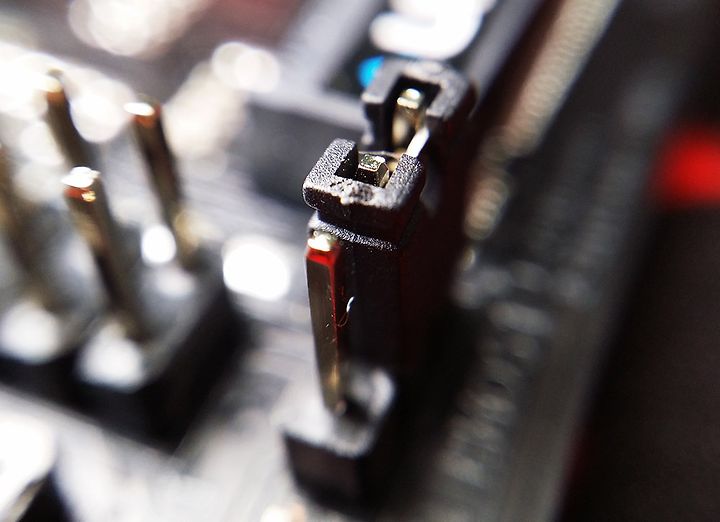

CMOS 클리어 점퍼입니다.

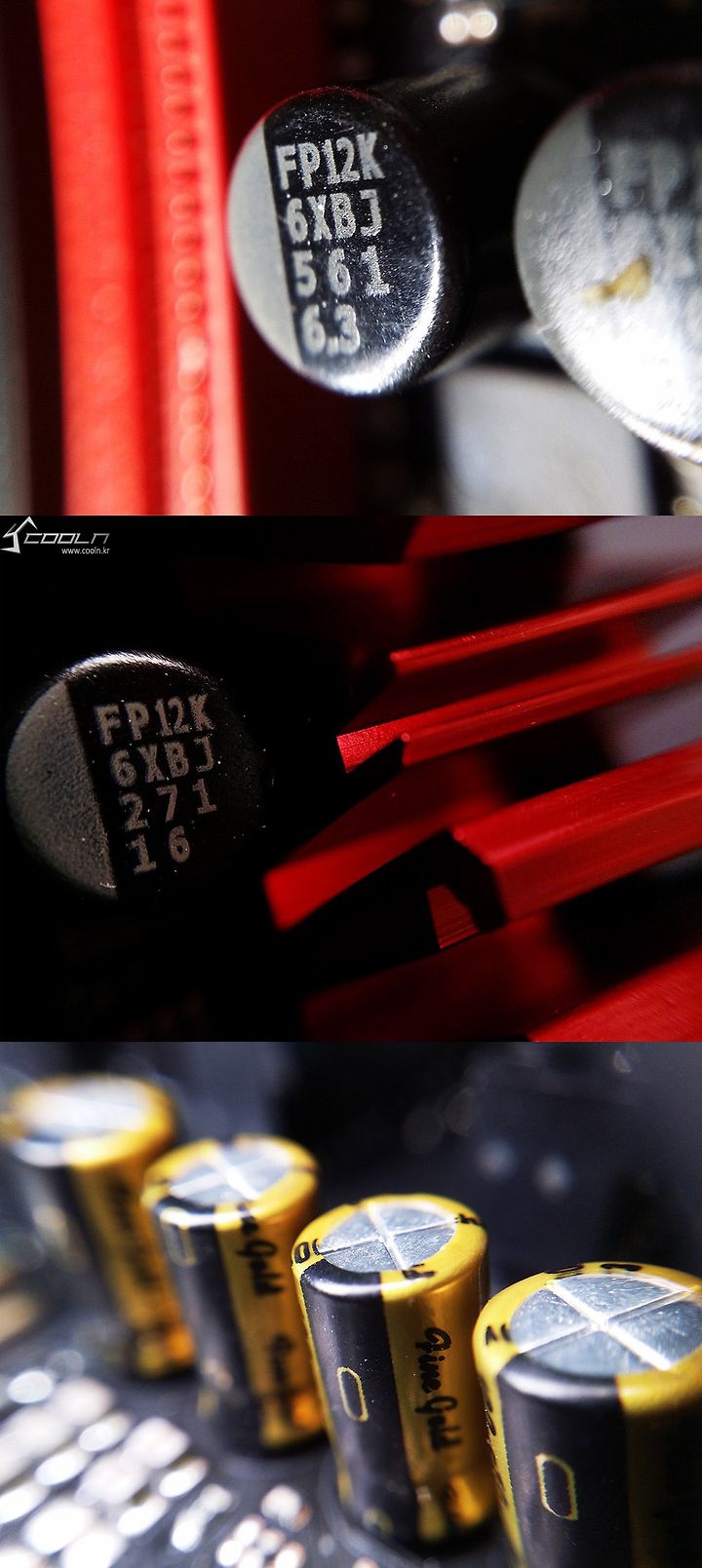

니치콘사의 커페시터입니다.

아래는 니치콘사의 파인골드 시리즈 오디오 커페시터입니다.







Fatal1ty 포트에 마우스를 연결해서 사용가능합니다. F-Stream 프로그램으로 폴링레이트, 스나이퍼

모드등을 사용할 수 있습니다.

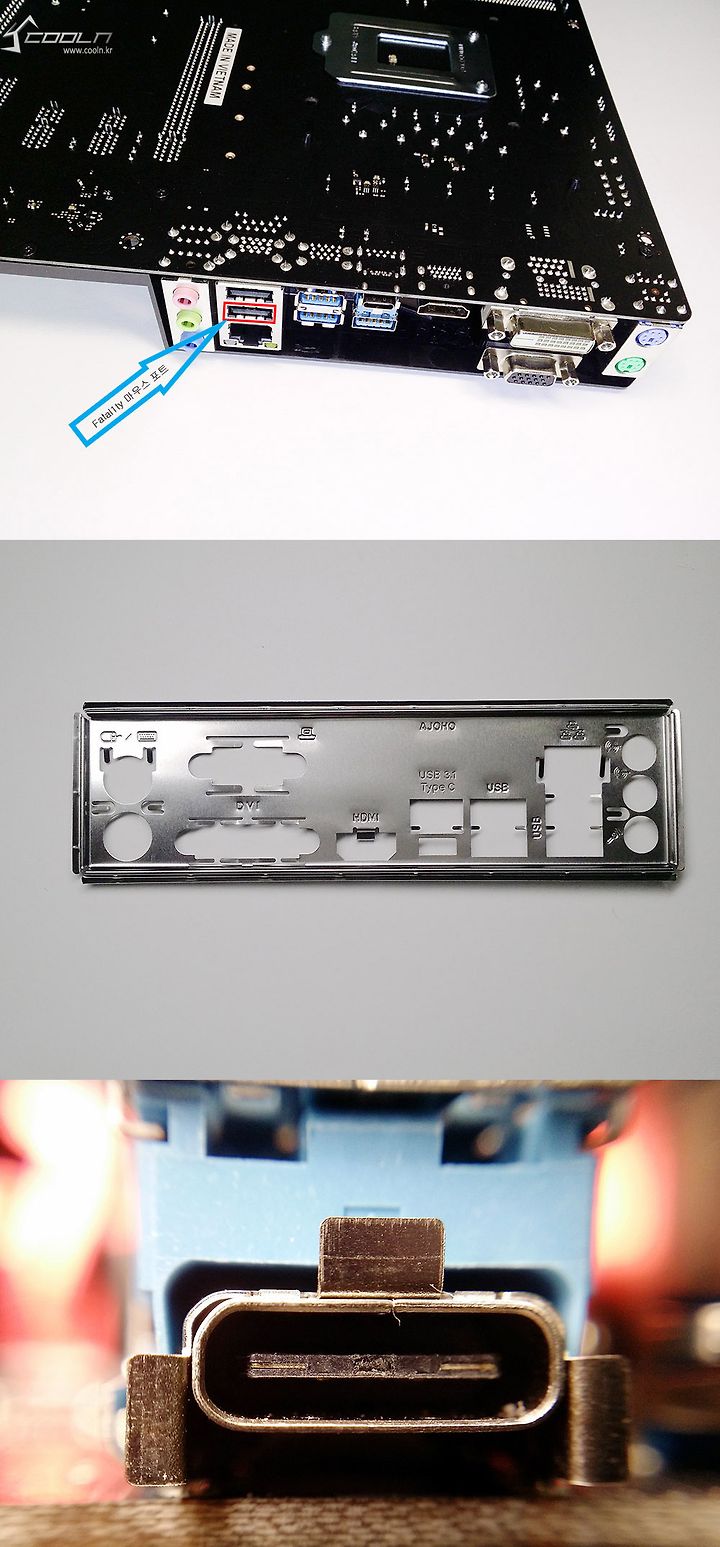

HDMI , DVI-D , D-Sub 를 지원하여 트리플 모니터 출력이 가능합니다.

인텔 기가빗 랜으로 비교적 낮은 cpu 사용량과 함께 높은 속도를 낼 수 있습니다.

아래는 USB 3.0 C-Type 포트 입니다. 아직은 지원기기가 별로없지만 앞으로 다양한 디지털기기와

연결이 가능하다고 하니 꼭 필요한 포트가 될 것 같습니다.










■부속품 장착

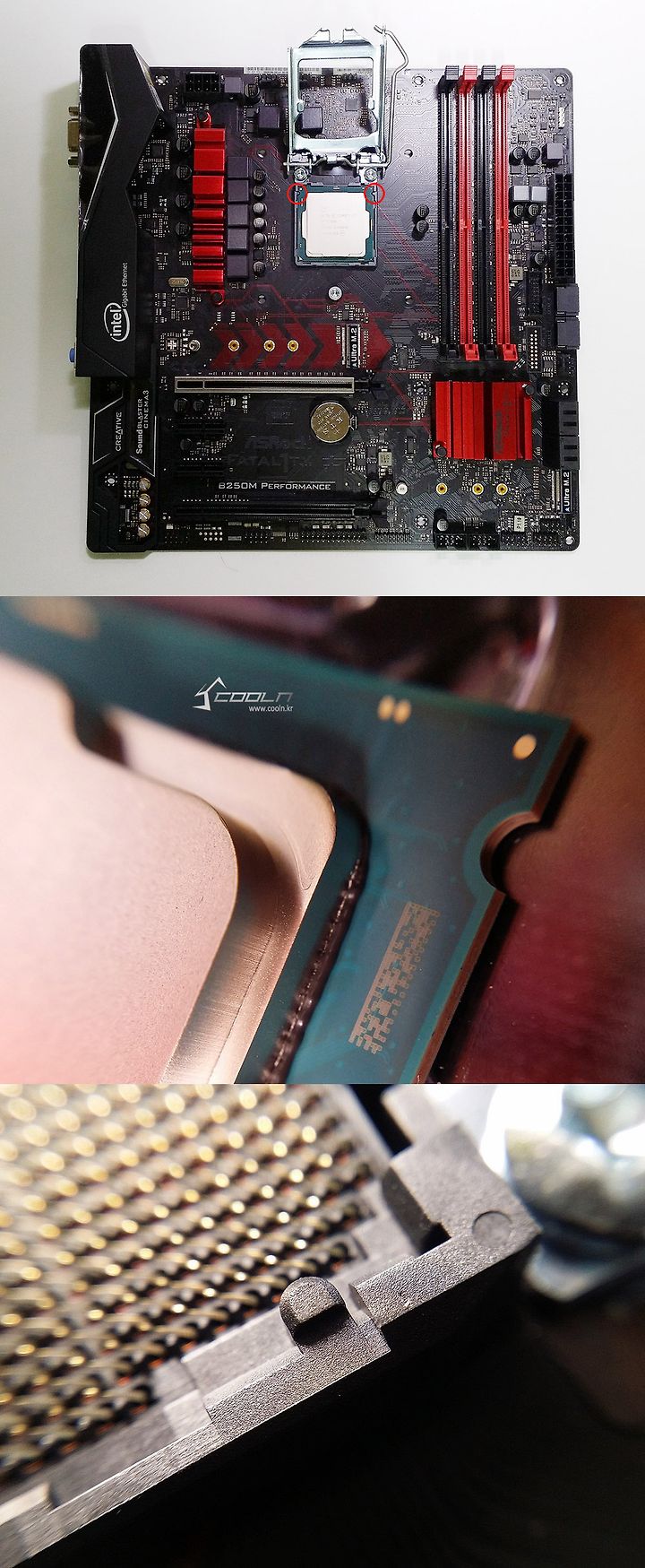

CPU와 메인보드의 소켓의 요철을 맞추어 장착합니다.

사용된 CPU는 i7 7700K입니다. B250 칩셋은 오버클럭은 지원하지 않지만 K버전 CPU의 기본클럭이

non-k CPU보다 높기 때문에 B250 + 7700K 조합도 많이 사용됩니다.

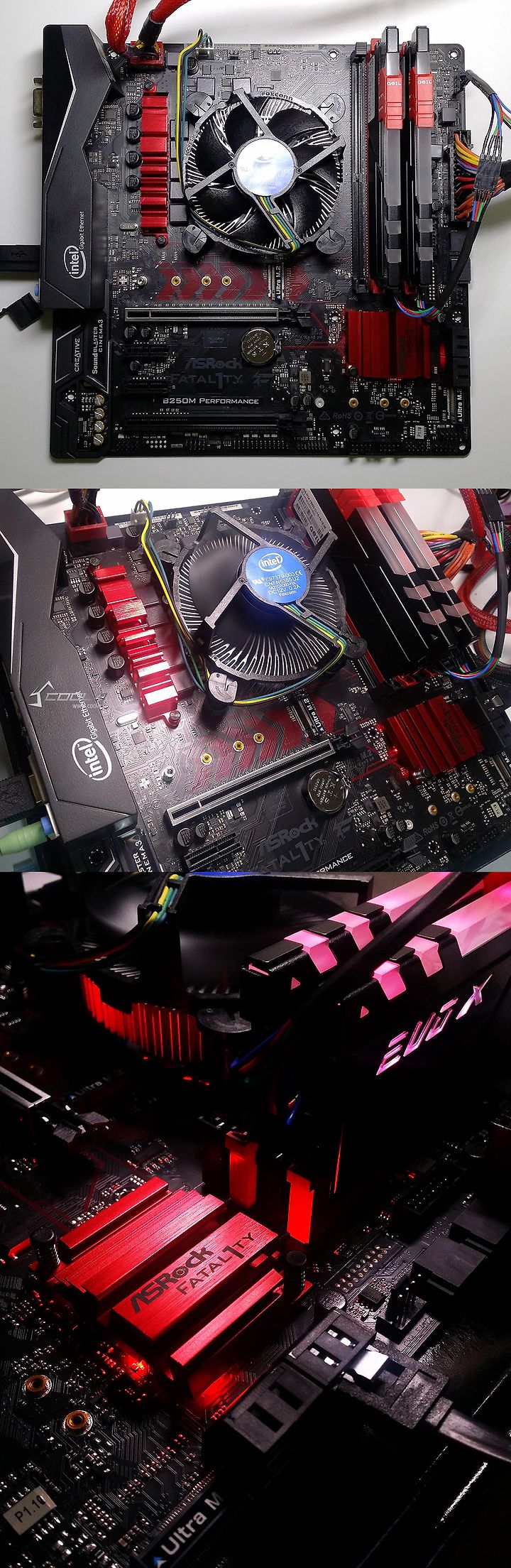

AURA RGB LED를 위해 GeiL EVO-X Memory를 장착했습니다.

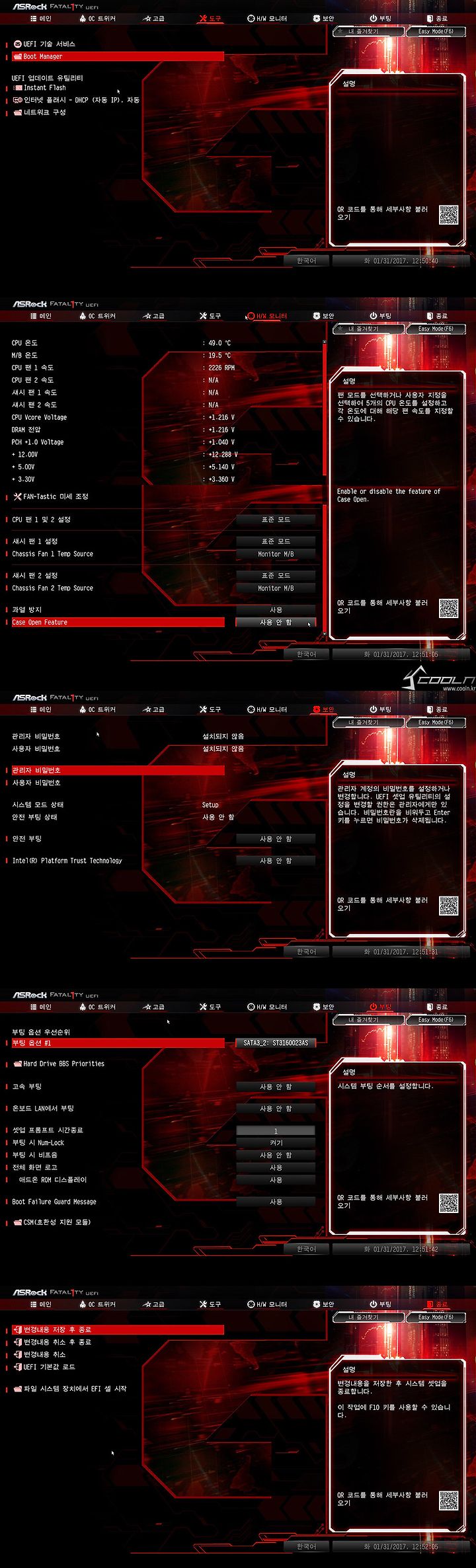

■UEFI

기본적으로 영문 이지모드로 시작하며 우측상단 언어모드를 선택하여 한국어를 선택할 수 있습니다.

좌상단에 사용중인 CPU와 DRAM이 표시되면 XMP를 지원하는 메모리라면 간단하게 프로파일을 불러 올 수 있습니다.




고급모드는 메인 / OC 트위커 / 고급 / 도구 / H/W 모니터 / 보안 / 부팅 / 종료로 구성됩니다.

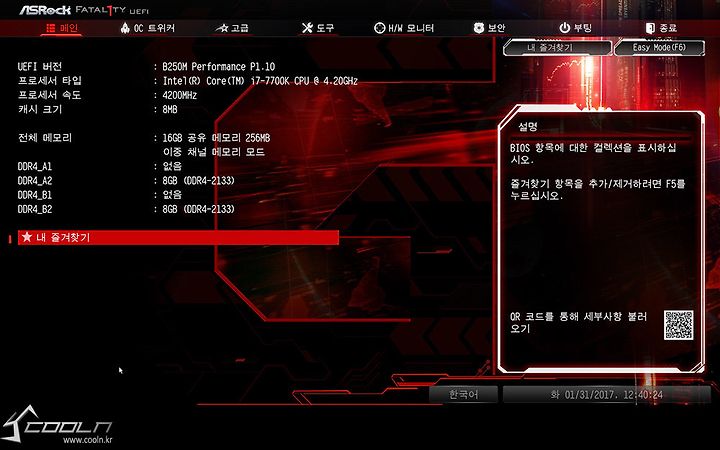

메인에는 사용중인 시스템의 간단 정보가 표시됩니다.

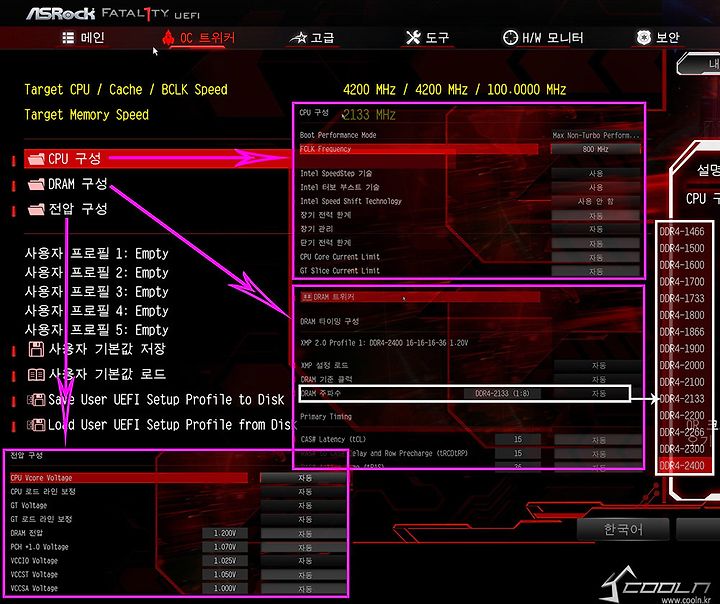

OC 트위커- CPU 구성을 통해 터보모드나 전력관리 기술인 Speedstep 등의 옵션을 선택할 수 있습니다.

DRAM 구성은 XMP설정이나 DRAM 주파수 , 램타이밍등을 조절 가능합니다. DRAM 주파수는 2400까지 가능하지만

스카이레이크 CPU에서는 2133까지만 지원됩니다.

전압구성으로 세부전압도 조절 가능하지만 NON 오버클럭인만큼 자동만으로도 충분합니다.

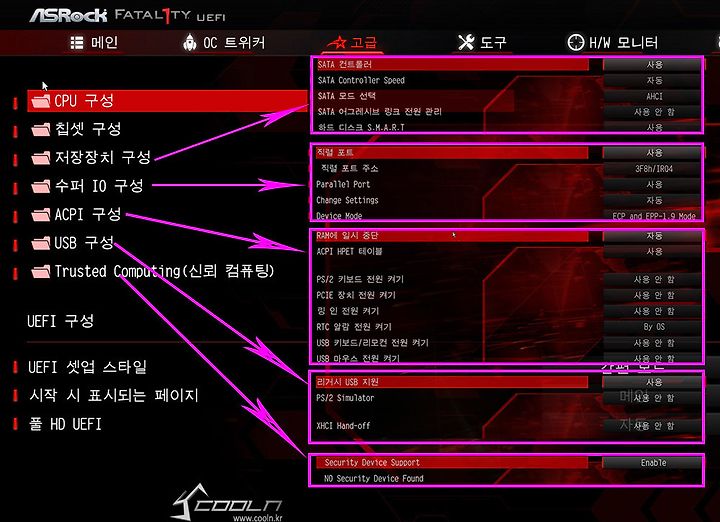

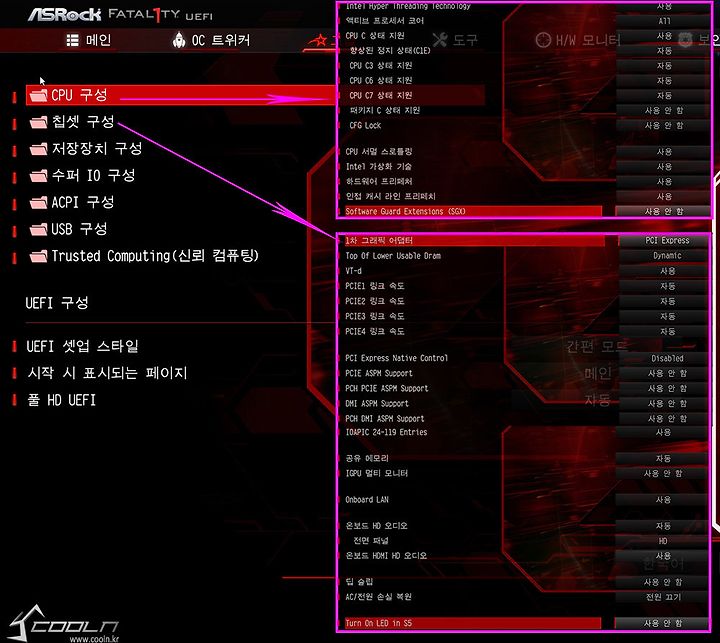

고급 - CPU 구성으로 하이퍼쓰레딩(i7 경우)이나 전력관리 기술인 C1E 기술등을 선택가능합니다.

칩셋구성으로 내장, 외장 GPU를 선택할 수 있습니다.














■AURA RGB LED

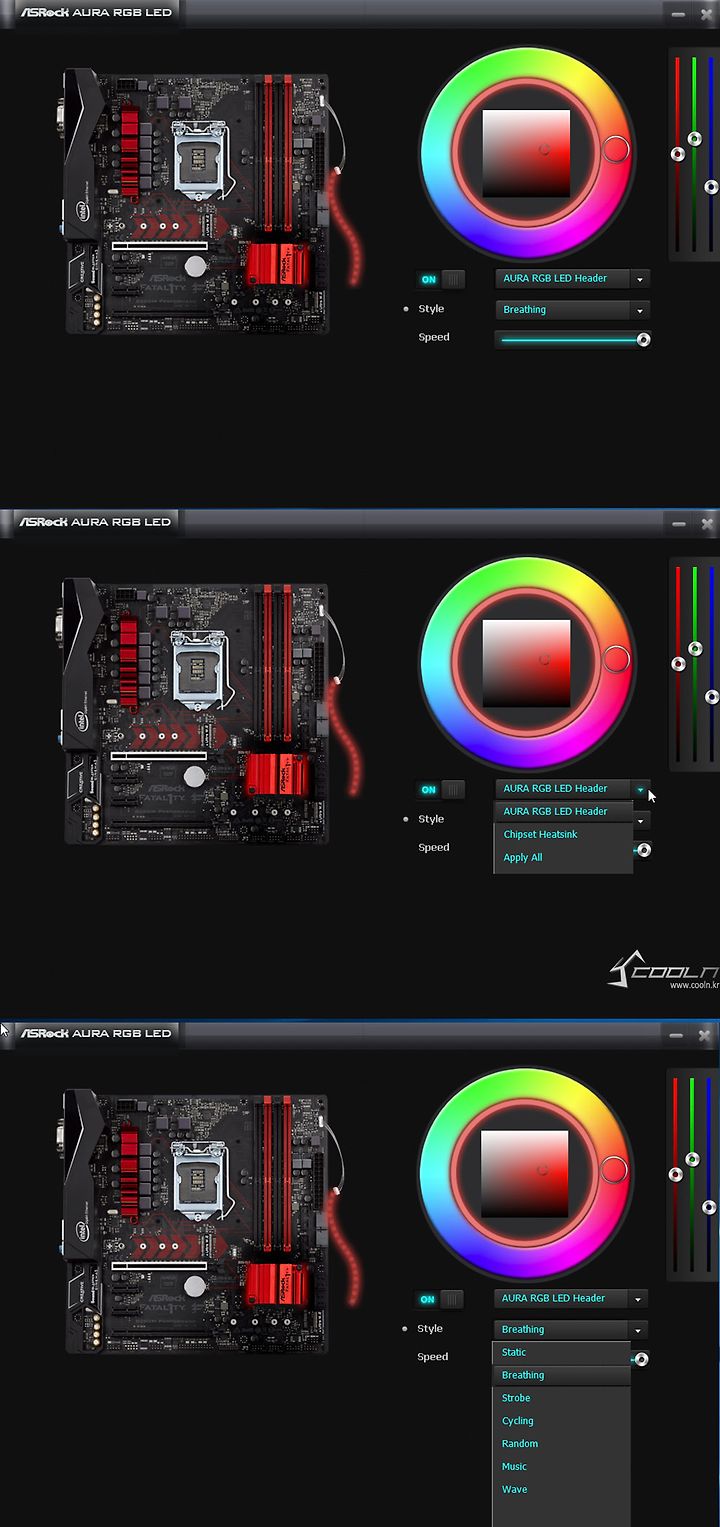

에즈락에서 제공하는 AURA RGB LED 프로그램으로 원하는 색상을 지정해서 LED를 작동시킬 수 있습니다.

AURA RGB LED 헤더에 장착된 제품과 B250 칩셋 히트싱크 LED 을 선택할 수 있고 두개를 동기화 할 수도 있습니다.




차례로


고정 모드 - 숨시기 모드 - 섬광 모드 - 순환 모드 - 랜덤 모드 - 음악 모드(음악 비트에 따라 점등) - 웨이브 모드 입니다.








■마치며...


 에즈락 B250M 퍼포먼스는 6세대 스카이레이크의 가장 인기 칩셋이었던 B150 을 잇는 B250 칩셋의 메인보드입니다.

다나와 최저가 138,000원 정도로 Micro-ATX 사이즈에 듀얼 Ultra M.2 슬롯 , 크로스 파이어 지원 , 스틸 PCI-E 슬롯등

최대한 많은 기능을 담은 메인보드입니다.

특히 6세대때 널리 판매된 동사의 B150M pro4의 후속작인 B250M pro4 보다 히트싱크 LED와 AURA RGB로 튜닝효과를

강화하고 7 페이즈로 전원부를 강화해서 더 안정적인 컴퓨팅을 가능하게 합니다. 그리고 Fatal1ty로 마우스의 세부 조작이

가능하고, 사운드 블래스트 시네마3로 더욱 생생한 소리를 들려줍니다.


 에즈락 B250M 퍼포먼스는 B250 칩셋 상위 모델로 좋은 가성비에 튜닝효과와 안정성을 강화한 제품을 찾는 분들에게 좋은

선택이 될 것 같습니다.





[이 사용기는 에즈윈 으로부터 제품을 제공 받아 작성하였습니다.]
